DIMENSION DE CADA ELEMENTO: 2,00 x 10,00
m
NERVATURA /
TEXTURA:

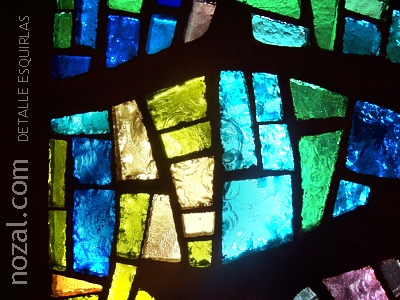

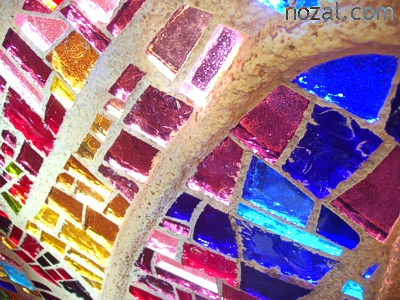

propia de la escultura-vitral, uniendo por una parte la nervatura cálida, rugosa y sobresaliente del hormigón (sólo en su cara exterior), y por la otra las dallas de vidrio, convenientemente esquirladas para que favorezcan una sorprendente refracción de la luz.
MÓDULOS: Denominamos así a cada una de las siete partes en las que se divide cada elemento. El módulo es unidad de fabricación, transporte y montaje.
EMBALAJE/TRANSPORTE
ANTES DEL TRANSPORTE, la escultura-vitral ha sido fabricada en 14 módulos (7 por cada uno de los dos elementos que la componen).
Cada uno de los 14 módulos es introducido en un embalaje de madera previamente protegido con material de poliestireno, que garantiza un transporte sin riesgos.
Dimensión aproximada de cada embalaje: 2,00 x 2,00 x 0,17 m. Peso aproximado de cada
módulo embalado: 220 Kg.
INSTALACIÓN
Escultura-vitral

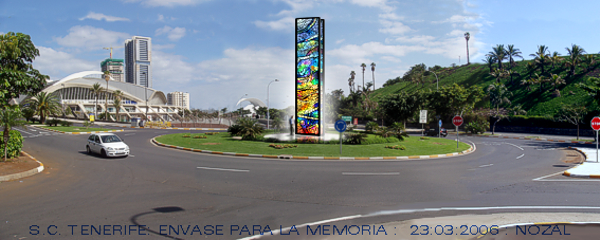

"SANTA CRUZ DE TENERIFE: ENVASE PARA LA MEMORIA"

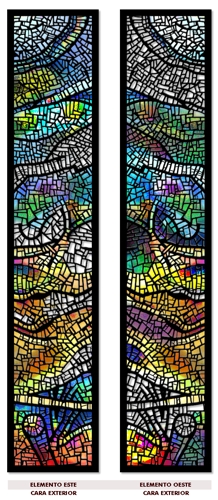

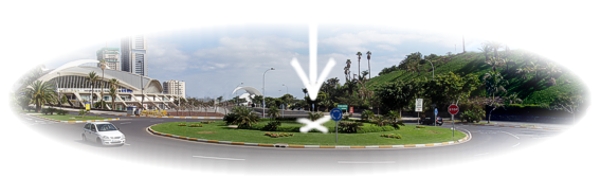

La escultura-vitral está formada por dos elementos vitrales, denominados "Elemento ESTE" y "Elemento OESTE", que se montan enfrentados por su cara interior, separados entre sí un mínimo de 50 cm y un máximo de 100 cm.
El ensamblado de los siete módulos en los que se divide cada elemento vitral, se realiza in situ, introduciéndolos en la sección en "U" de hierro que forma el perímetro y los anclajes.
El sistema de anclaje a las zapatas de cimentación sigue el proceso establecido en el
DOSSIER TÉCNICO que se
adjunta con el encargo de obra.
RESUMEN
DEL DOSSIER TÉCNICO:
1.
CIMENTACIÓN: Solución en cimentación: cálculo de estructuras, ingeniería de materiales, análisis de esfuerzos y resistencia al viento, estudio de tensiones.
2.
ENTORNO: Consideraciones para determinar en qué casos es conveniente realizar una PLATAFORMA circular perforada y en cuáles otros es mejor construir un ESTANQUE.
3.
UTILLAJE, RED Y MECANISMO DE AGUA: Establecido en cota 0 entre los dos elementos vitrales, preparado para que surja nebulizado. Variable standar Norma B-400.
4.
UTILLAJE, RED Y APARATOS LUZ: Se instalarán 6 aparatos (3 + 3) Mod. CRM subacuático,
potencia s/m. |
